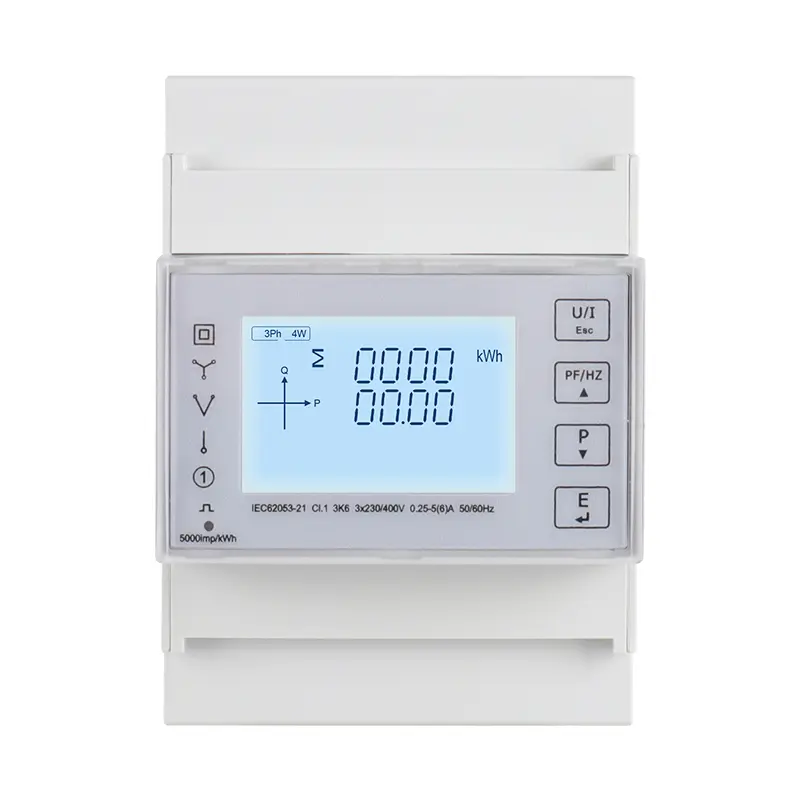

থ্রি ফেজ ফোর ওয়্যার ডিআইএন রেল মাল্টিফংশন এনার্জি স্মার্ট মিটার

1। ইউনিট পরিমাপ এবং প্রদর্শন করতে পারে

তাত্ক্ষণিক আরএমএস মান

কারেন্ট

প্রতি পর্যায়, নিরপেক্ষ

ভোল্টেজ

এল-এল, এল-এন

ফ্রিকোয়েন্সি

45 থেকে 65Hz

সক্রিয় শক্তি

মোট এবং প্রতি পর্যায়

পাওয়ার ফ্যাক্টর

মোট এবং প্রতি পর্যায়

শক্তি মানগুলি (অন্তর্ভুক্ত: আমদানি, রফতানি, আমদানি + রফতানি)

সক্রিয় শক্তি

0 থেকে 9999999999999 কিলোওয়াট

মাল্টি -ট্যারিফ অ্যাক্টিভ এনার্জি (টি 1 - টি 4)

0 থেকে 9999999999999 কিলোওয়াট

2। ইউনিট পরিমাপ এবং যোগাযোগ পড়তে পারে

শক্তি মান

আপাত শক্তি (মোট)

0 থেকে 99999999999 খামির

মাল্টি-ট্যারিফ প্রতিক্রিয়াশীল শক্তি (টি 1 - টি 4)

0 থেকে 99999999999999 কেভারহ, এর মধ্যে রয়েছে: আমদানি, রফতানি, আমদানি+রফতানি

গত 12 মাস ধরে মাসিক বিদ্যুতের খরচ

মোট সক্রিয় শক্তি

ব্যাপ্তি: 0 থেকে 999999999999 কেডাব্লুএইচ

গত 31 দিনের জন্য দৈনিক শক্তি খরচ

মোট সক্রিয় শক্তি

ব্যাপ্তি: 0 থেকে 999999999999 কেডাব্লুএইচ

3। ইউনিট নিষ্পত্তি করতে পারে

যোগাযোগ শ্রেণি

মোডবাস ঠিকানা, বাউড রেট, প্যারিটি বিট, বিট স্টপ বিট

সিস্টেম কনফিগারেশন ক্লাস

ব্যবহারকারীর পাসওয়ার্ড (এইচএমআই), পাওয়ার সিস্টেমের ধরণ

পালস আউটপুট ক্লাস

পালস আউটপুট প্রকার, পালস আউটপুট প্রস্থ, পালস আউটপুট হার

সময় ক্লাস

স্বয়ংক্রিয় স্ক্রোল ডিসপ্লে সময়, ব্যাকলিট সময়, সিস্টেম সময় (আরটিসি), শুল্ক সময়

বৈদ্যুতিক বৈশিষ্ট্য

পরিমাপের ধরণ

এসি সিস্টেমে হারমোনিকস সহ আরএমএস, সমর্থন 1P2W, 3P3W, 3P4W সমর্থন করে

পরিমাপের নির্ভুলতা

ভোল্টেজ, বর্তমান

আইইসি 61557-12 অনুসারে ক্লাস 0.5

সক্রিয় শক্তি

ক্লাস 1 / 0.5, আইইসি 61557-12 অনুসারে

প্রতিক্রিয়াশীল শক্তি

ক্লাস 2, আইইসি 61557-12 অনুসারে

আপাত শক্তি

ক্লাস 1, আইইসি অনুসারে 61557-12

সক্রিয় শক্তি

ক্লাস 1 / 0.5s, আইইসি 62053-22 অনুসারে আইইসি 61557-12

প্রতিক্রিয়াশীল শক্তি

ক্লাস 2, আইইসি 62053-23 অনুসারে আইইসি 61557-12

পাওয়ার ফ্যাক্টর

ক্লাস 1, আইইসি অনুসারে 61557-12

ফ্রিকোয়েন্সি

আইইসি 61557-12 অনুসারে ক্লাস 0.2

সুরেলা বিকৃতি

ক্লাস 2, আইইসি 61557-12 অনুসারে

ডেটা আপডেটের হার

1 সেকেন্ড। Ption চ্ছিক 100 এমএস

ইনপুট-ভোল্টেজ

ফ্লোটেজ প্লীহা (এক)

230 ভ্যাক (এল-এন) / 400 ভ্যাক (এল-এল)

সরাসরি সংযোগ

পরিমাপ করা পরিসীমা: 85 থেকে 275 ভ্যাক (এল-এন), 85 ~ 480 ভ্যাক (এল-এল)

ফ্রিকোয়েন্সি রেঞ্জ

45 থেকে 65 হার্জেড

ওভারলোড ক্ষমতা

2*আন 1 সেকেন্ডের জন্য

ইনপুট-কারেন্ট

পরিমাপ পরিসীমা

0.005 থেকে 100 এ, বেসিক কারেন্ট (আইবি) 10 এ

ওভারলোড ক্ষমতা

30*আইএমএক্স 0.01 সেকেন্ডের জন্য

নাড়ি আউটপুট

ইন্টারফেস টাইপ

ওপেন কালেক্টর অপ্টোকুপলার

নাড়ি ধ্রুবক

400 / 100/10/1 আইএমপি / কেডাব্লুএইচ (কেভারহ) (কনফিগারযোগ্য)

নাড়ি প্রস্থ

60/100/200 মিলিসেকেন্ড (কনফিগারযোগ্য), ডিফল্ট 100 মিলিলিসেকেন্ড

পালস আউটপুট প্রকার

আমদানি/রফতানি/মোট সক্রিয় শক্তি,

আমদানি/রফতানি/মোট প্রতিক্রিয়াশীল শক্তি (কনফিগারযোগ্য)

ক্লাস

ক্লাস এ, আইইসি অনুসারে 62053-31

ইনপুট ভোল্টেজ

5 ~ 27 ভিডিসি

প্যানেলে পালস সূচক আলো

নাড়ি ধ্রুবক 400imp/kWh হয়

রিয়েল-টাইম ঘড়ির নির্ভুলতা

0.5 এস/ডি

যান্ত্রিক বৈশিষ্ট্য

সুরক্ষার আইপি ডিগ্রি (আইইসি 60529)

আইপি 51 ফ্রন্ট ডিসপ্লে, আইপি 30 মিটার বডি ডিজাইন করা

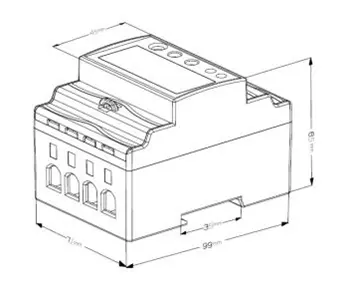

মাত্রা (ডাব্লু এক্স এইচ এক্স ডি)

99 x 71 x 65 মিমি

মাউন্টিং অবস্থান

দিন রেল মাউন্টিং

মিটার কেসের উপাদান

উল 94 ভি -0

পরিবেশগত বৈশিষ্ট্য

অপারেটিং তাপমাত্রা

-25 থেকে+55 ℃ ℃

স্টোরেজ তাপমাত্রা

-40 থেকে+80 ℃ ℃

আর্দ্রতা

<90%, নন-কনডেনসিং

দূষণ ডিগ্রি

2

উচ্চতা

2000 মি পর্যন্ত

কম্পন

10 হার্জ থেকে 150Hz, আইইসি 60068-2-6

বৈদ্যুতিন চৌম্বক বৈশিষ্ট্য

ইলেক্ট্রোস্ট্যাটিক স্রাব

স্তর 4, আইইসি 61000-4-2 অনুসারে (1)

বিকিরণ ক্ষেত্রের অনাক্রম্যতা

স্তর 3, আইইসি 61000-4-3 (1) অনুসারে

বৈদ্যুতিক দ্রুত ট্রান্সিয়েন্টের অনাক্রম্যতা

স্তর 4, আইইসি 61000-4-4 (1) অনুসারে

Immunity to Surges

স্তর 4, আইইসি 61000-4-5 (1) অনুসারে

পরিচালিত ব্যাঘাতের প্রতিরোধ ক্ষমতা

স্তর 3, আইইসি 61000-4-6 অনুসারে (1)

চৌম্বকীয় ক্ষেত্রগুলির অনাক্রম্যতা

আইইসি 61000-4-8 (1)

ভোল্টেজ ডিপস অনাক্রম্যতা

আইইসি 61000-4-11 (1)

বিকিরিত নির্গমন

ক্লাস বি, EN55011 অনুসারে

নির্গমন পরিচালিত

ক্লাস বি, EN55011 অনুসারে

সুরেলা

আইইসি 61000-3-2 (1)

(1): পরীক্ষামূলক পরীক্ষাটি আইইসি 61326-1 এ শিল্প গ্রেড পণ্যগুলির গ্রেড প্রয়োজনীয়তা অনুযায়ী পরিচালিত হয়

সুরক্ষা

পরিমাপ বিভাগ

আইইসি 61010-1 অনুসারে ক্যাট III

ওভারভোল্টেজ বিভাগ

আইইসি 61010-1 অনুসারে ক্যাট III

নিরোধক

এসি ভোল্টেজ পরীক্ষা: 1 মিনিটের জন্য 4KV

ইমপালস ভোল্টেজ পরীক্ষা: 6 কেভি - 1.2/50µs তরঙ্গরূপ

প্রতিরক্ষামূলক শ্রেণি

II, আইইসি 61010-1 অনুসারে

যোগাযোগ

ইন্টারফেস স্ট্যান্ডার্ড এবং প্রোটোকল

2-তারের আরএস 485, মোডবাস আরটিইউ

বুড রেট

1200 থেকে 38400 বিপিএস, ডিফল্ট 9600 বিপিএস

সমতা বিট

কিছুই নয়, এমনকি, বিজোড়, ডিফল্ট কোনও নয়

বিট থামুন

1 বা 2, ডিফল্ট 1

প্রতিক্রিয়া সময়

<100ms

সংক্রমণ মোড

অর্ধ-ডুপ্লেক্স

সংক্রমণ দূরত্ব

1000 মি পর্যন্ত

সর্বোচ্চ বাস লোড হচ্ছে

64 পিসি
