ইভি চার্জার অংশগুলি অবশিষ্টাংশের বর্তমান পর্যবেক্ষণ ইউনিট

জিংংং হ'ল একটি পেশাদার ইভি চার্জার পার্টস অবশিষ্টাংশের বর্তমান মনিটরিং ইউনিট প্রস্তুতকারক এবং সরবরাহকারী বহু বছরের অভিজ্ঞতার সাথে। ইভি চার্জার পার্টস অবশিষ্টাংশের বর্তমান মনিটরিং ইউনিট অনেকগুলি অ্যাপ্লিকেশন পূরণ করতে পারে, আপনি যদি আমাদের গুণমানের পরিষেবাগুলিতে আগ্রহী হন তবে আপনি এখনই আমাদের সাথে পরামর্শ করতে পারেন, এবং আমরা তাত্ক্ষণিকভাবে আপনার কাছে ফিরে আসব these এই ডিভাইসগুলির গুরুত্বপূর্ণ সুরক্ষা ফাংশন হ'ল পৃথিবীর বিরুদ্ধে পাওয়ার মডিউলগুলি থেকে পুরো সিস্টেমের ফুটো কারেন্টের পর্যবেক্ষণ। একটি ত্রুটিযুক্ত ব্যবস্থা মানুষের পক্ষে বিপজ্জনক হয়ে উঠতে পারে বা আগুনের কারণ হতে পারে। এটি এতদূর আসার আগে পাওয়ার মডিউলগুলি অবশ্যই গ্রিড থেকে সংযোগ বিচ্ছিন্ন করতে হবে। ফুটো কারেন্টে ডিসি এবং এসি উপাদান রয়েছে। সুতরাং একটি এসি/ডিসি-সংবেদনশীল মনিটরিং ইউনিট প্রয়োজনীয়।

মডেল:XKCA-01-MD

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

জিঙ্কং একটি ইভি চার্জার পার্টস অবশিষ্টাংশের বর্তমান পর্যবেক্ষণ ইউনিট প্রস্তুতকারক এবং সরবরাহকারী, মানের পরিষেবার জন্য সুপরিচিত। ওয়েনজহু জিংকং আমদানি ও রফতানি কোং, লিমিটেড একটি উদ্ভাবনী এন্টারপ্রাইজ যা বৈজ্ঞানিক গবেষণা, উত্পাদন ও বিক্রয়কে একীভূত করে। সংস্থার বিক্রয় নেটওয়ার্কগুলি ইউরোপ এবং দক্ষিণ -পূর্ব এশিয়ার মতো অনেক দেশ এবং অঞ্চলগুলিকে কভার করে এবং এর পণ্যের গুণমান এবং পরিষেবা গ্রাহকরা ভালভাবে গ্রহণ করেন। আপনি আমাদের কাছ থেকে ইভি চার্জার পার্টস অবশিষ্টাংশের বর্তমান মনিটরিং ইউনিট কেনার আশ্বাস দিতে পারেন।

এক্সকেসিএ সিরিজের অবশিষ্টাংশের বর্তমান সনাক্তকরণ মডিউলটি ব্যাপকভাবে প্রযোজ্য, বিশেষত বৈদ্যুতিক যানবাহন, বৈদ্যুতিক মোটরসাইকেল, বৈদ্যুতিক সাইকেল, চার্জিং ফি এবং বিদ্যুৎ সুরক্ষা পরিচালনার জন্য পাবলিক চার্জিং স্টেশনগুলিতে। এটি সহজ ব্যবহার এবং সহজ ইনস্টলেশন সরবরাহ করে।

বৈশিষ্ট্য

■ একক সরবরাহ +5 ভি
■ দ্বৈত ডিজিটাল ওপেন-ড্রেন আউটপুট, 20 এমএএসি/6 এমএডিসি ট্রিপ সূচক
মডিউলটিতে 3-ফেজ প্রাথমিক কন্ডাক্টর (টাইপ। 32 এ, সর্বোচ্চ 40 এ)
DC ডিসি অবশিষ্টাংশের বর্তমান মান ইঙ্গিতের জন্য পিডব্লিউএম আউটপুট (0 ~ 30 এমএ)
System সিস্টেম ত্রুটি ইঙ্গিতের জন্য ত্রুটি আউটপুট
P পিসিবি বোর্ডে মাউন্ট করা
■ স্ব-পরীক্ষার ফাংশন

অ্যাপ্লিকেশন

■ স্থল ত্রুটি সনাক্তকরণ

■ বৈদ্যুতিক যানবাহন চার্জ স্টেশন

■ রূপান্তরকারী ফুটো বর্তমান সনাক্তকরণ

স্ট্যান্ডার্ড

IC আইইসি 62752 অবশিষ্টাংশের বর্তমান প্রয়োজনীয়তার জন্য প্রযোজ্য

I আইসি 62955 এর জন্য প্রযোজ্য আরডিসি-পিডির জন্য অবশিষ্ট বর্তমান প্রয়োজনীয়তা

UL UL2231 অবশিষ্টাংশের বর্তমান প্রয়োজনীয়তার জন্য প্রযোজ্য

■ উপাদানগুলি সম্পূর্ণ-ফিল রোহস/পৌঁছন

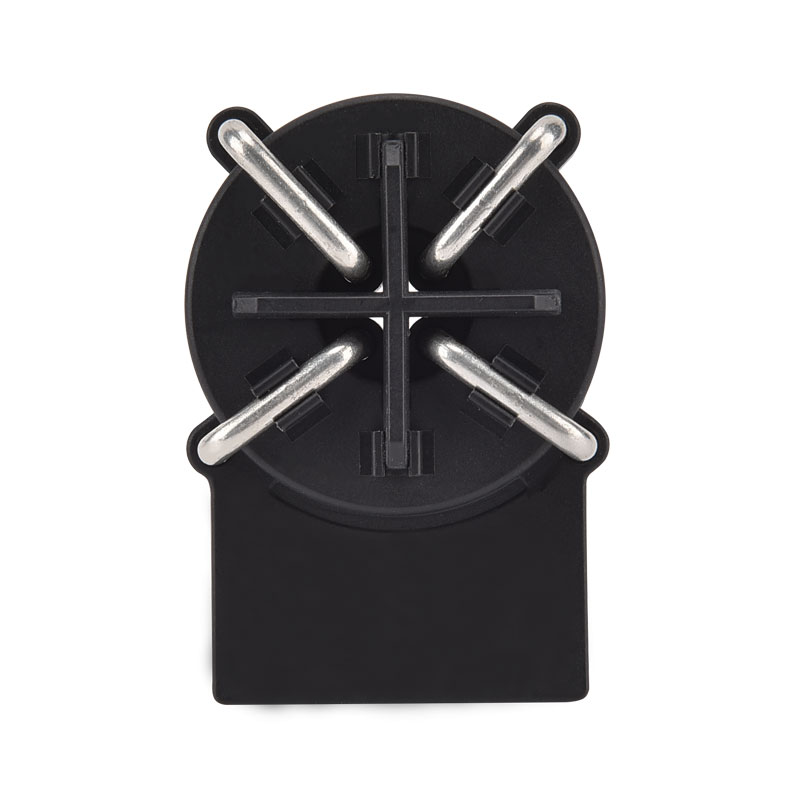

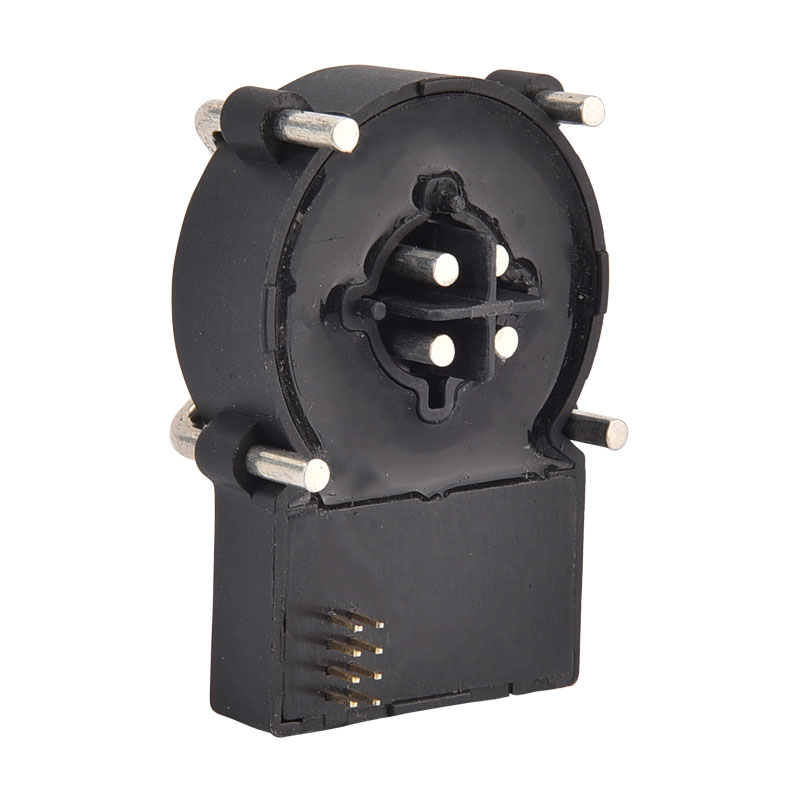

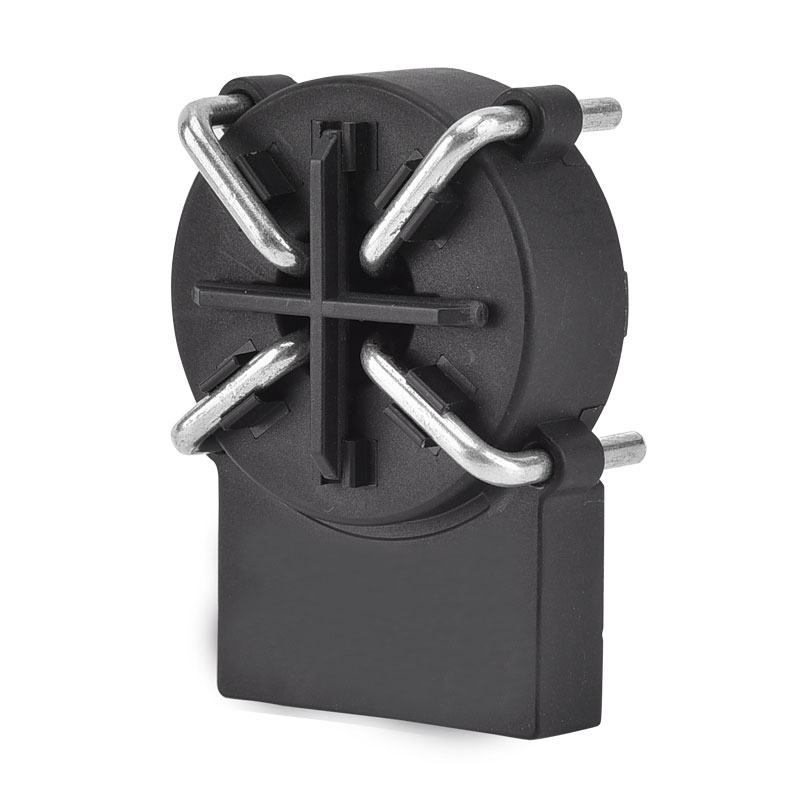

পণ্য আপরেন্স

সাধারণ অ্যাপ্লিকেশন স্কিম্যাটিক ：

পিন সংজ্ঞা ：

পিন-না	পিনের নাম	ফাংশন
1	ত্রুটি	System সিস্টেমের ত্রুটি শর্তটি নির্দেশ করার জন্য ওপেন-কালেক্টর আউটপুট পিন ■ যখন কোনও সিস্টেমের দোষ নেই, এই পিনটি জিএনডি -তে পরিচালিত হবে System সিস্টেমের ত্রুটি দেখা দিলে এই পিনটি উচ্চ-প্রতিবিম্বিত হবে
2	পরীক্ষা-ইন	This যখন এই পিনটি 0VDC এ পরিচালিত হয়েছিল, তখন মডিউলটি শূন্য-পয়েন্ট-ডিআরআইএফটি গণনা করবে এবং ক্যালিব্রেশন অপারেশন শেষ করতে এমসিইউতে নিবন্ধনের জন্য মানটি সংরক্ষণ করবে। Crilitary ক্যালিব্রেশন শেষ হওয়ার পরে, সিস্টেমটি সঠিক প্রতিক্রিয়া করতে পারে কিনা তা পরীক্ষা করার জন্য সিস্টেম অভ্যন্তরীণভাবে সিমুলেটেড অবশিষ্টাংশ তৈরি করবে। এই পদ্ধতি চলাকালীন, x20- আউট এবং এক্স 6-আউট মডিউলটি সঠিকভাবে কাজ করলে উচ্চ-প্রতিবাদে পরিণত হবে। মনোযোগ: Test পরীক্ষা-ইন ফাংশনটি ব্যবহার করার সময়, কোনও অবশিষ্ট বর্তমান প্রবাহ নিশ্চিত করতে মূল সার্কিটটি অবশ্যই কাট-অফ করতে হবে This এই পিন ফাংশনটি ব্যবহার করার সময়, দয়া করে টাইম ডায়াগ্রাম চিত্রটি অনুসরণ করুন
3	এক্স 6-আউট	■ যদি অবশিষ্টাংশের বর্তমান প্রাক-সেট ডিসি ট্রিপলিং মান ছাড়িয়ে যায় (এই মডিউলটির জন্য সাধারণত 4.5 এমএডিসির জন্য), এই আউটপুটটি একটি উচ্চ-প্রতিবন্ধী অবস্থায় রয়েছে ■ যখন মোট অবশিষ্টাংশের বর্তমান আর.এম.এস প্রাক-সেট অল-বর্তমান ট্রিপলিং মান ছাড়িয়ে যায়, এই আউটপুটটি একটি উচ্চ-প্রতিবন্ধী অবস্থায় থাকে ■ যখন সিস্টেম-ফল্ট ঘটে তখন এই আউটপুটটি একটি উচ্চ-প্রতিবন্ধী অবস্থায় থাকে Oth অন্যান্য সাধারণ অবস্থার জন্য, এই আউটপুটটি নিম্ন স্তরে (জিএনডি)
4	X20-আউট	■ যদি অবশিষ্টাংশের বর্তমান প্রাক-সেট অল-বর্তমান ট্রিপিং মান ছাড়িয়ে যায় (খাঁটি-এসি সাধারণত 17.8 এমএএসি এর জন্য), এই আউটপুটটি একটি উচ্চ-প্রতিবন্ধী অবস্থায় রয়েছে ■ যখন সিস্টেম-ফল্ট ঘটে তখন এই আউটপুটটি একটি উচ্চ-প্রতিবন্ধী অবস্থায় থাকে Oth অন্যান্য সাধারণ অবস্থার জন্য, এই আউটপুটটি নিম্ন স্তরে (জিএনডি)
5	জিএনডি	■ গ্রাউন্ড
6	ভিডিডি	■ মডিউল পাওয়ার সাপ্লাই, স্ট্যান্ডার্ড ভোল্টেজ 5 ভিডিসি ■ ভোল্টেজ ইনপুট 4.85 ~ 5.15vdc এর মধ্যে থাকা দরকার, পাওয়ার আউটপুট ক্ষমতা> 100ma ■ পাওয়ার সাপ্লাই রিপল ≤ 150mv (এটি আইসি এলপি 2985A-50 ডিবি রেফারেন্সের জন্য এলডিও সার্কিট ব্যবহার করার পরামর্শ দেওয়া হয়েছে)
7	পিডব্লিউএম	Ch ■ আউটপুট রেজোলিউশন = 0 ~ 30 এমএডিসি থেকে 3.33%/এমএডিসি ± 0.5MA সম্পর্কে যথার্থতা
8	এন.সি.	■ ব্যবহার করা হয়নি

বৈদ্যুতিক/নির্ভরযোগ্যতা বৈশিষ্ট্য ：

	চর	মিনিট	টাইপ	সর্বোচ্চ	ইউনিট
1	প্রাথমিক নামমাত্র আরএমএস কারেন্ট (1 ফেজ / 3 ফেজ)		32	40	A
2	সরবরাহ ভোল্টেজ	4.85	5	5.15	V
3	পরিবেষ্টিত অপারেশন তাপমাত্রা	-40		+105	℃
4	পরিবেষ্টিত স্টোরেজ তাপমাত্রা	-20		+65	℃
5	স্থির শক্তি খরচ			110	মেগাওয়াট
6	বৈদ্যুতিক ছাড়পত্র; প্রাথমিক-প্রাথমিক	6.5			মিমি
7	বৈদ্যুতিক ছাড়পত্র; প্রাথমিক-সেকেন্ডারি	10			মিমি
8	ক্রাইপেজ দূরত্ব; প্রাথমিক-প্রাথমিক	8			মিমি
9	ক্রাইপেজ দূরত্ব; প্রাথমিক-সেকেন্ডারি	10			মিমি
10	ভোল্টেজ ইনপুট, নিম্ন স্তর	0		0.6	V
11	ভোল্টেজ ইনপুট, উচ্চ স্তর	4.2		5	V
12	তাত্ত্বিক নকশা জীবন	20			Yr
13	অপারেটিং উচ্চতা			4000	m

ট্রিপ-বর্তমান (অবশিষ্ট বর্তমান সম্পর্কিত বৈশিষ্ট্য) ：

	ওয়াভ	ফ্রিক	মিনিট	টাইপ	সর্বোচ্চ	ইউনিট
1	এসি	50Hz	15	17.8	20	মা
2	A0	50Hz	11	17	26	মা
3	A90	50Hz	10	18.5	27	মা
4	A135	50Hz	10	22.9	28	মা
5	2 পিডিসি	-	3.5	5.0	7	মা
6	3 পিডিসি	-	3.1	4.5	6.2	মা
7	এস-ডিসি	-	3.0	4.5	6.0	মা

ট্রিপ-টাইম (অবশিষ্ট বর্তমান সম্পর্কিত বৈশিষ্ট্য) ：

	ওয়াভ	ফ্রিক	কারেন্ট	টাইপ	সর্বোচ্চ	ইউনিট
1	এসি	50Hz	30ma	50	1000	এমএস
2	এসি	50Hz	60 এমএ	16	100	এমএস
3	এসি	50Hz	150ma	15	60	এমএস
4	এসি	50Hz	5 এ ~ 100 এ	8.5	60	এমএস
5	A0	-	42 এমএ	25	100	এমএস
6	A0	-	84ma	18	60	এমএস
7	A0	-	210ma	10	60	এমএস
8	এ 0+ডিসি	-	42 এমএ+6 এমএডিসি	18	60	এমএস
9	এ 0+ডিসি	-	84 এমএ+6 এমএডিসি	15	60	এমএস
10	এ 0+ডিসি	-	210 এমএ+6 এমএডিসি	15	60	এমএস
11	এস-ডিসি	-	6 এমএ	48	1000	এমএস
12	এস-ডিসি	-	60 এমএ	16	100	এমএস
13	এস-ডিসি	-	300ma	8.5	60	এমএস
14	2pdc/3pdc	-	60 এমএ	20	100	এমএস
15	2pdc/3pdc	-	120ma	15	60	এমএস
16	2pdc/3pdc	-	300ma	12	60	এমএস
17	2pdc/3pdc	-	5 এ ~ 100 এ	12	60	এমএস

পণ্যের মাত্রা (মিমি) ：

টাইমিং ডায়াগ্রাম ：

■ টি 0 সিস্টেমের স্থিতিশীলতার জন্য অপেক্ষার সময় হিসাবে, টি 0≈ 270 মিমি

■ টি 1 অপেক্ষার সময় হিসাবে, এটি টি 1 ≥ 100 মিমি প্রস্তাবিত

■ টি 2 ক্রমাঙ্কন এবং স্ব-পরীক্ষার আদেশের সময় হিসাবে, এটি 50 মিমি ≤ টি 2 ≤ 100 মিমি প্রস্তাবিত

■ টি 3 স্ব-পরীক্ষার ডিসি, টি 3≈ 200 মিমি জন্য অপেক্ষার সময় হিসাবে, এটি 300 মিমি পরে এক্স 6-আউট পড়ার পরামর্শ দেওয়া হয়

■ টি 4 স্ব-পরীক্ষার এসি, টি 4≈ 690 মিমি জন্য অপেক্ষার সময় হিসাবে, এটি 300 মিমি পরে x30-আউট পড়ার পরামর্শ দেওয়া হয়

AC টি 5 এসি স্ব-পরীক্ষার ইঙ্গিতের সময়কাল হিসাবে, টি 5 ≈ 1580 মিমি হিসাবে

■ টি 6 ডিসি স্ব-পরীক্ষার ইঙ্গিত সময়কাল হিসাবে, টি 6 ≈ 1090 মিমি হিসাবে

স্ব-পরীক্ষা সার্কিট ：

■ 2 সিমুল্টেড ডিসি অবশিষ্টাংশ উত্পন্ন করতে জেডসিটি থেকে প্রস্থান করা

V ভিডিডি ব্যবহার করে সাধারণ মান তৈরি করতে = 6.53 এমএডিসি সিমুলেটেড অবশিষ্টাংশের বর্তমান

■ সিস্টেমটি সঠিক কাজ করছে কিনা তা পরীক্ষা করার জন্য এই বর্তমানটি সবচেয়ে সীমাবদ্ধ ট্রিপিং শর্ত

ডিজিটাল সিগন্যাল ফ্লিপ থ্রেশহোল্ড ：

Signal সিগন্যাল দোলন এড়ানোর জন্য, ট্রিপিং সিগন্যাল আউটপুট ফ্লিপিং ট্রিপিং থ্রেশহোল্ড এবং পুনরুদ্ধারের প্রান্তিকের সাথে সেট করা হয়েছে

■ যখন প্রান্তিক ট্রিপিং পৌঁছেছে ， সম্পর্কিত এক্স-আউট ফ্লিপ ， এবং যখন পুনরুদ্ধার প্রান্তিকের বর্তমান হ্রাস পায় , সম্পর্কিত এক্স-আউট ফ্লিপ আবার, নিম্ন স্তরের অবস্থায় ফিরে
